مفصل اتصال گردان | Swivel Joint
SWIVEL JOINT
تجهیزی حیاتی در سیستمهای انتقال سیال است که با فراهم کردن قابلیت چرخش محوری، مانع از پیچخوردگی و تنش مکانیکی در شیلنگها و لولهها میشود. محصولات شرکت بازوسازان سواحل خلیج فارس با تمرکز بر استانداردهای سختگیرانه صنایع نفت و گاز، طراحی شدهاند تا بیشترین میزان آزادی حرکت و ایمنی را در شرایط عملیاتی فشار بالا فراهم آورند.
مشخصات و توضیحات فنی مفصل اتصال گردان

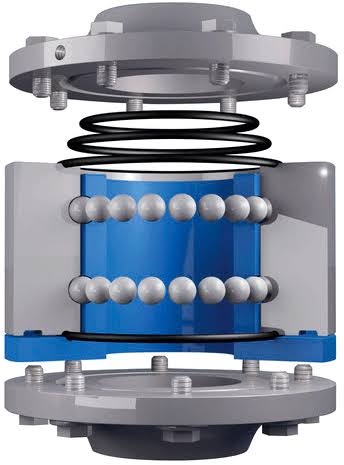

- عملکرد: دو بخش ثابت و دوار توسط سیستم بلبرینگ دو ردیفه (Double-Race) به هم متصل شدهاند. این طراحی باعث تفکیک بارهای مکانیکی از آببندها شده و طول عمر سیستم را به شدت افزایش میدهد.
- سیستم آببندی (Sealing): استفاده از سه سطح آببندی دفاعی:
سیستم آببندی (Sealing)
- اولیه: متریالهای تخصصی (PTFE, FFKM) برای سیال فرآیندی.
- ثانویه: اورینگهای ضد خوردگی برای پایداری در محیطهای تهاجمی.
- ثالثیه: سد گریس جهت جلوگیری از نفوذ رطوبت، نمک و غبار (مناسب شرایط ساحلی).
- دینامیک سیال: طراحی کانالهای داخلی جهت کاهش افت فشار (Pressure Drop) و جلوگیری از خوردگی کاویتاسیونی.
جدول مشخصات فنی
| سایز |
"۲ تا "۲۴
قابلیت سفارشیسازی |
| کلاس فشاری | Class 150 تا Class 2500 |
| دمای کاری | ۱۹۶- تا ۲۰۰+ درجه سانتیگراد |
| استانداردها | ISO 16921, OCIMF, ASME B16.5 |
| متریال بدنه | Carbon Steel, SS 316L, Duplex |
| تستهای کنترل کیفیت | هیدرواستاتیک، پنوماتیک، تست نشتی (Fugitive Emission) |
مزایای مفصل اتصال گردان
01
گشتاور چرخشی پایین
حرکت نرم و بدون قفلشدگی بازو حتی در فشار کاری بالا.
02
طراحی Double-Race
تحمل حداکثری بارهای خمشی و ممانهای دینامیکی.
03
دوام در محیط دریایی (C5-M)
متریال مقاوم و آببندی کامل در برابر هوای شرجی و خورنده.
04
تعمیرات آسان
طراحی ماژولار جهت تعویض سیلها بدون نیاز به دمونتاژ کل بازو (کاهش زمان توقف).
کاربردهای مفصل اتصال گردان در صنایع
- پایانههای بارگیری دریایی: (نفت، گاز، مواد شیمیایی، LNG).
- پایانههای زمینی: بارگیری تانکرها و واگنهای ریلی.
- سیستمهای بازیابی بخارات (VRU): جهت انتقال ایمن بخارات سمی.

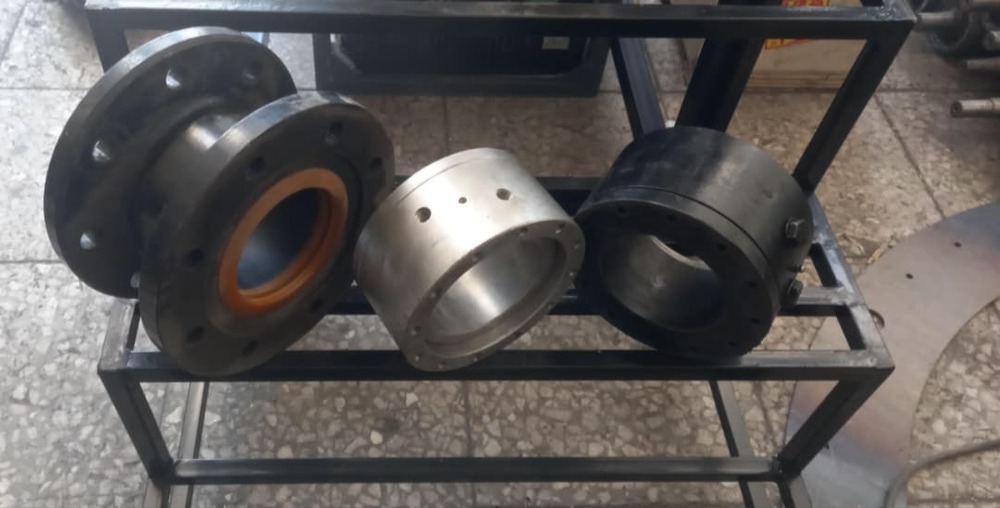

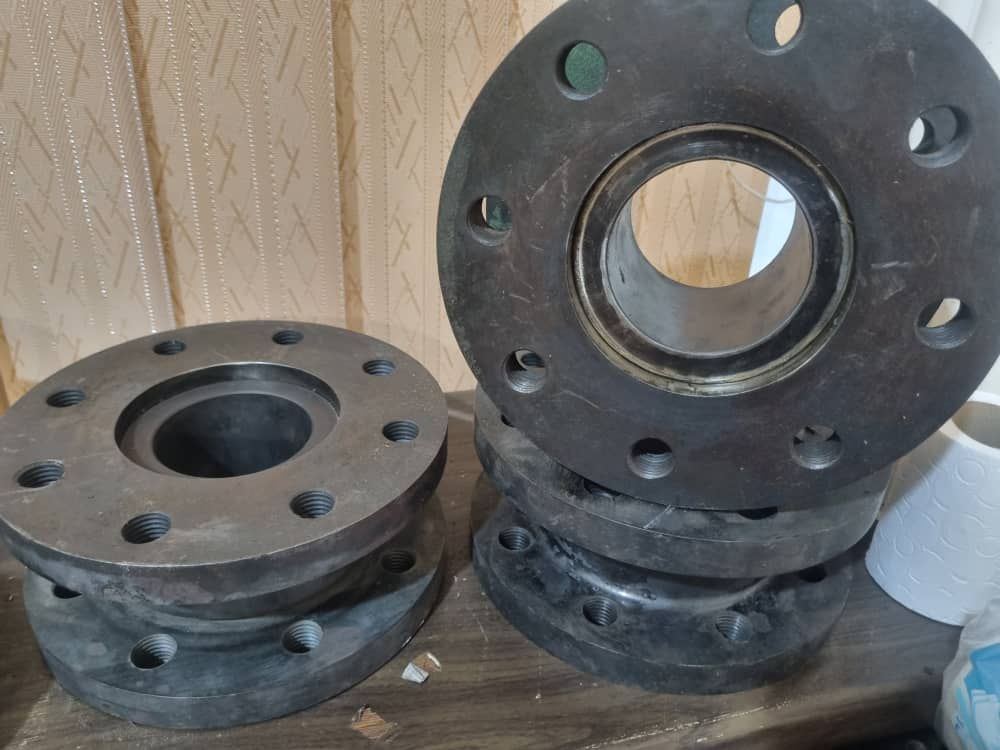

تصاویر مفصل اتصال گردان | Swivel Joint
