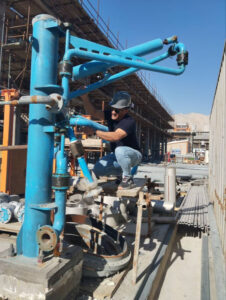

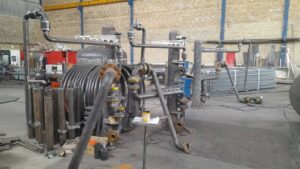

بازوی بارگیری از پایین (Bottom Loading Arm)

کاربردهای تخصصی Bottom Loading Arm در صنایع راهبردی

بازوی بارگیری از پایین گزینه‌ای استاندارد در پروژه‌هایی است که انتقال ایمن، پرسرعت و عاری از آلودگی سیالات خطرناک، سمی یا فرار مورد نیاز است. پایانه‌های مدرن انتقال سوخت در سراسر جهان به منظور ارتقای بهره‌وری و رعایت موازین بهداشت، ایمنی و محیط زیست (HSE)، روش‌های قدیمی را با سیستم‌های بارگیری زمینی جایگزین نموده‌اند:

بارگیری تانکرهای جاده‌ای حامل سوخت و فرآورده‌های نفتی

اصلی‌ترین کاربرد بازوهای بارگیری از پایین، شارژ تانکرهای حمل بنزین، گازوئیل، سوخت جت و نفت سفید است. استفاده از کوپلینگ‌های API RP 1004 امکان اتصال همزمان چند بازو به محفظه‌های مختلف تانکر را فراهم کرده و زمان توقف تانکر در سکو را تا ۶۰٪ کاهش می‌دهد.

پایانه‌های صادراتی و انبارهای بزرگ نفت (Oil Terminals & Depots)

در تأسیسات ذخیره‌سازی، اسکله‌های سوخت‌رسانی و انبارهای پخش فرآورده‌های نفتی، بازوهای بارگیری از پایین به دلیل کاهش تبخیر و امکان اتصال مستقیم به سیستم‌های بازیابی بخار (VRU)، نقشی حیاتی در کنترل تلفات مالی و رعایت الزامات زیست‌محیطی ایفا می‌کنند.

پالایشگاه‌های نفت و گاز (Refineries)

در واحدهای پالایشگاهی، بازوهای بارگیری از پایین برای بارگیری محصولات نهایی نظیر نفتا، گاز مایع (LPG)، میعانات گازی و انواع روانکارهای صنعتی با آب‌بندی مطمئن و تحمل فشارهای عملیاتی بالا به کار گرفته می‌شوند.

مجتمع‌های پتروشیمی و صنایع شیمیایی

انتقال مواد آروماتیک، بنزن، متانول، اسیدها و حلال‌های خورنده مستلزم به‌کارگیری متریال‌های ضد‌خوردگی نظیر استنلس استیل ۳۱۶ و آب‌بندهای پیشرفته تفلونی (PTFE/Kalrez) در مفاصل گردان بازوی بارگیری است تا ایمنی اپراتور و تأسیسات کاملاً تضمین گردد.

بارگیری واگن‌های ریلی مخزندار (Rail Tank Cars)

برای واگن‌های قطار باری که مجهز به ورودی‌های جانبی و زیرین هستند، بازوهای بارگیری بلند (Long Reach) با دامنه دسترسی وسیع طراحی شده تا تخلیه و بارگیری سریع قطارهای سوخت‌رسان در ایستگاه‌های ریلی با حداقل مانور تانکر میسر گردد.

انواع مدل‌های بازوی بارگیری از پایین (Types of Bottom Loading Arms)

شرکت بازوسازان سواحل خلیج فارس بازوهای بارگیری از پایین را متناسب با معماری سکوی بارگیری و نوع ناوگان حمل سیال در تیپ‌های مهندسی متنوع طراحی و تولید می‌نماید:

۱. بازوی بارگیری استاندارد تانکر جاده‌ای (Standard API Bottom Loading Arm)

متداول‌ترین مدل بازوی بارگیری زمینی که مجهز به لوله‌های ۴ اینچ، ۴ الی ۵ مفصل گردان و کوپلینگ استاندارد API RP 1004 است. این مدل فضای حرکتی ایده‌آلی را برای دسترسی همزمان چند بازو به درگاه‌های تانکرهای سوخت‌رسان شهری و بین‌شهری فراهم می‌آورد.

۲. بازوی بارگیری با دسترسی وسیع واگن‌های ریلی (Long Reach Railcar Loading Arm)

طراحی‌شده برای ایستگاه‌های خطوط راه‌آهن که فاصله مرکز ریل تا لوله تغذیه پایانه زیاد است. این بازوها با طول بیشتر لوله‌های افقی و بالانسر تقویت‌شده، امکان اتصال به واگن‌های مختلف بدون نیاز به جابه‌جایی لوکوموتیو را مهیا می‌سازند.

۳. بازوی بارگیری مجهز به جکت حرارتی (Jacketted / Heat-Traced Arm)

مخصوص انتقال سیالات سنگین و بسیار ویسکوز نظیر قیر، مازوت، وکس و روغن‌های سنگین. بدنه بازو به صورت دوجداره (با چرخش بخار یا روغن داغ) یا مجهز به کابل‌های هیت تریسینگ برقی ضد‌انفجار ساخته می‌شود تا از انجماد سیال و افت دما جلوگیری شود.

۴. بازوی بارگیری گاز مایع و هیدروکربن‌های تحت فشار (LPG Bottom Loading Arm)

مجهز به لاین مایع و لاین برگشت بخار مجزا با ریتینگ فشار ۲۵ الی ۴۰ بار و اتصالات اختصاصی بدون نشتی گاز، مناسب برای پایانه‌های بارگیری گاز پروپان، بوتان و گاز مایع ترکیبی (LPG).

اصول مهندسی و نحوه عملکرد هیدرولیکی Bottom Loading Arm

عملکرد بازوی بارگیری از پایین بر اساس ۶ اصل مهندسی کلیدی استوار است که ایمنی، دوام و راندمان سیستم را تضمین می‌نمایند:

۱. اصل عملیات از سطح زمین (Ground-Level Safety): کلیه فرآیندهای اتصال، باز و بسته کردن شیرها و پایش عملیات در ارتفاع دید اپراتور روی سکوی همکف قرار دارند و نیاز به صعود از نردبان و خطر سقوط از ارتفاع به صفر می‌رسد.

۲. مهار الکتریسیته ساکن و کاهش تلاطم (Anti-Static & Turbulence Reduction): سیال از کف مخزن و به صورت غوطه‌ور (Submerged Filling) تزریق می‌شود. این روش مانع از پاشش سیال (Splashing)، تولید کف و تشکیل بارهای الکتریسیته ساکن خطرناک در فرآورده‌های با فلش‌پوینت پایین (نظیر بنزین) می‌گردد.

۳. سیستم مدار بسته و بازیابی بخارات (Closed-Loop Vapor Recovery): همزمان با ورود مایع به کف تانکر، بخارات جابجا شده از طریق یک بازوی مجزای برگشت بخار (Vapor Return Arm) مجهز به کوپلینگ API به واحد بازیابی بخار (VRU) هدایت شده و انتشار گازهای آلاینده در اتمسفر مهار می‌شود.

۴. اتصال خشک بدون نشتی با استاندارد API RP 1004: کوپلینگ انتهایی بازو تنها زمانی باز می‌شود که کاملاً با فلنج تانکر قفل شده باشد و در هنگام جداسازی نیز به صورت اتوماتیک بسته می‌شود تا از خروج حتی یک قطره سوخت جلوگیری شود.

۵. بالانس مکانیکی با نیروی شناوری صفر (Zero-Gravity Balance): به لطف سیلندر بالانس فنری فشرده، بازو در تمام دامنه حرکتی خود در تعادل کامل قرار دارد و اپراتور می‌تواند با نیروی دست کمتر از ۵ کیلوگرم آن را جابجا کند.

مسیر فیزیکی جریان سیال در بازوی بارگیری به صورت شماتیک زیر است:

پس از خاتمه عملیات، جریان توسط شیر کنترل هیدرولیکی یا فرمان سیستم میترینگ و فلوکامپیوتر قطع گردیده، شیرهای ایمنی قفل شده و بازو به نرمی توسط اپراتور به موقعیت پارک بازمیگردد.

مراحل گام‌به‌گام عملیات بارگیری استاندارد با Bottom Loading Arm

مرحله اول: استقرار تانکر و قفل چرخ‌ها

تانکر در محوطه سکوی بارگیری توقف کرده و فاصله ورودی‌های زیرین آن با پاکت دسترسی بازوهای بارگیری تنظیم و تثبیت می‌گردد. چرخ‌ها با استپرهای ایمنی مهار می‌شوند.

مرحله دوم: اتصال کابل ارت و سیستم حفاظت از سرریز (Overfill & Grounding)

کابل ارتینگ ضد‌انفجار (Grounding Verification) و سوکت مانیتور سنسورهای اپتیکال/ترمیستور جلوگیری از سرریز به تانکر متصل می‌شود تا از تخلیه کامل بارهای الکترواستاتیک و تأیید ایمنی اطمینان حاصل گردد.

مرحله سوم: اتصال لاین بازیابی بخار (Vapor Return Line)

پیش از برقراری جریان مایع، بازوی یا شیلنگ بازیابی بخار به شیر خروجی بخار تانکر متصل و محکم می‌شود تا مدار بسته مهار آلاینده‌های فرار کامل گردد.

مرحله چهارم: اتصال کوپلینگ‌های API مایع به محفظه‌ها

اپراتور بازوی بارگیری را با دست هدایت کرده و کوپلر ۴ اینچ API RP 1004 را روی آداپتور مخزن قفل می‌کند. اهرم کوپلر چرخیده و مسیر جریان بدون نشتی باز می‌شود.

مرحله پنجم: تزریق کنترل‌شده و انتقال با دبی نامی

فرمان شروع پمپاژ از سیستم کنترل پایانه صادر می‌شود. جریان ابتدا با سرعت پایین (Low Flow) جهت پیشگیری از الکتریسیته ساکن آغاز شده و سپس به دبی حداکثری (تا ۲۵۰۰ لیتر بر دقیقه) می‌رسد.

مرحله ششم: قطع خودکار و تخلیه کامل خط

با رسیدن به حجم از پیش تعیین‌شده توسط سیستم میترینگ یا با تحریک سنسور سطح اورفیل، شیر کنترل جریان به صورت دو مرحله‌ای بسته شده و جریان سیال متوقف می‌گردد.

مرحله هفتم: جداسازی خشک و بازگشت به حالت پارک

اهرم کوپلینگ بسته شده و پاپت‌های داخلی قبل از بازشدن فک‌ها مسدود می‌گردند. کوپلر بدون چکه جدا شده و بازو روی پایه نگهدارنده (Park Post) قرار می‌گیرد.

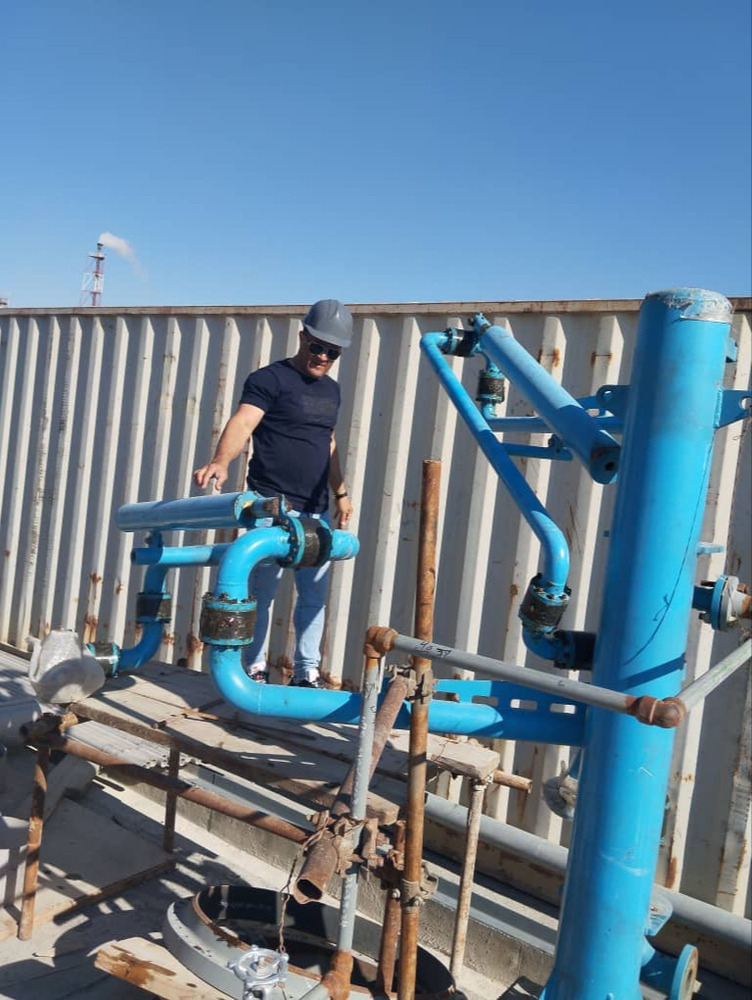

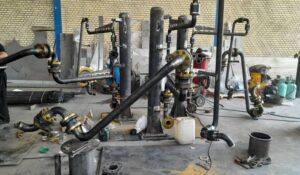

اجزای اصلی و مهندسی Bottom Loading Arm

یک سیستم بارگیری از پایین با کیفیت شامل مجموعه‌ای از قطعات دقیق مهندسی و متریال‌های استاندارد است:

۱. فلنج و اتصال ورودی به خط لوله (Inlet Base Flange)

نقطه اتصال صلب به هدر پایانه مطابق استاندارد ASME B16.5 کلاس ۱۵۰ یا ۳۰۰ از جنس فولاد کربنی ASTM A105 یا استنلس استیل ۳۱۶.

۲. مفاصل گردان چند‌جهته (Swivel Joints) با بلبرینگ دوردیفه

قلب متحرک بازو؛ متشکل از ۴ الی ۶ عدد مفصل سویول دوردیفه سخت‌کاری‌شده (Hardened Ball Tracks) با قابلیت چرخش ۳۶۰ درجه، پورت تزریق گریس و آب‌بندهای پلیمری ضد‌سایش Viton یا Kalrez.

۳. بازوی اصلی (Inboard Arm) و بازوی ثانویه (Outboard Arm)

لوله‌های بدون درز انتقال مایع با سایز ۴ اینچ (یا ۶ اینچ برای دبی‌های بالا) ساخته‌شده از آلومینیوم آلیاژی سبک، فولاد کربنی یا استنلس استیل که صلبیت هیدرولیکی را تضمین می‌کنند.

۴. سیستم بالانس فنری فشرده (Compression Spring Balancing System)

سیلندر دربرگیرنده فنر فولادی پیچشی و فشرده با روکش محافظ که وزن کلیه لوله‌ها و اتصالات را خنثی ساخته و حرکت دادن بازو را بدون نیاز به نیروی هیدرولیکی یا برقی میسر می‌سازد.

۵. کوپلینگ اتصال سریع و قطع خشک (API RP 1004 Dry-Break Coupler)

کوپلینگ تخصصی ۴ اینچ با مکانیزم اهرم قفل‌شونده که منطبق بر استاندارد جهانی API RP 1004 به آداپتور زیرین تانکر متصل می‌شود و تخلیه بدون نشتی و بدون قطره را ضمانت می‌کند. برای مشاهده سایر مدل‌های کوپلر صنعتی می‌توانید بخش کوپلینگ قطع خشک را ملاحظه فرمایید.

۶. بازو و لاین بازیابی بخار (Vapor Return Arm)

مسیر لوله‌کشی یا شیلنگ کامپوزیت ضد‌انفجار متصل به کوپلینگ بخارات تانکر که گازهای متصاعدشده را جمع‌آوری کرده و به سیستم بازیافت بخار سکو هدایت می‌نماید.

۷. کوپلینگ قطع اضطراری (Emergency Release Coupler - ERC)

سیستم ایمنی بریکاوی (Breakaway) که در صورت حرکت ناخواسته یا فرار احتمالی تانکر قبل از بازکردن بازو، به سرعت هر دو طرف خط را مسدود و بدون آسیب ساختاری از هم جدا می‌کند.

مزایای استراتژیک Bottom Loading Arm در مقایسه با روش‌های سنتی

گذار از روش بارگیری از بالا به سیستم بارگیری از پایین مزایای چشمگیری در بهره‌وری، ایمنی و انطباق با قوانین دارد:

۱. ارتقای ۱۰۰ درصدی ایمنی پرسنل و حذف خطرات سقوط

بزرگترین علت حوادث در پایانه‌های توزیع سوخت، سقوط پرسنل از بالای تانکر است. سیستم بارگیری از پایین اپراتور را در تمام مراحل روی زمین نگه می‌دارد و نیاز به نردبان و سکوی هوایی را به کلی برطرف می‌سازد.

۲. بارگیری همزمان چند محفظه (Simultaneous Multi-Compartment Loading)

در یک ایستگاه استاندارد می‌توان تا ۴ یا ۵ بازوی بارگیری را همزمان به محفظه‌های مختلف تانکر متصل کرد و فرآورده‌های مختلف (نظیر بنزین معمولی، سوپر و گازوئیل) را همزمان با سرعت فوق‌العاده بالا بارگیری نمود.

۳. کاهش انتشار بخارات سمی و مهار تلفات تبخیر فرآورده

به دلیل مدار کاملاً بسته، تا ۹۹٪ از خروج بخارات سمی هیدروکربوری به هوای آزاد جلوگیری شده که علاوه بر حفظ سلامت اپراتورها و کاهش ریسک آتش‌سوزی، از تلفات مالی تبخیر سوخت جلوگیری می‌کند.

۴. مهار الکتریسیته ساکن و جلوگیری از انفجار

تزریق آرام مایع از پایین مانع از پاشش و تولید الکتریسیته ساکن شده و در مقایسه با ریزش آزاد سوخت از بالا، ایمنی عملیات را چندین برابر ارتقا می‌دهد.

پارامترهای فنی در طراحی و سفارش Bottom Loading Arm

طراحی بهینه بازوی بارگیری مستلزم بررسی دقیق پارامترهای فرآیندی، مکانیکی و استانداردهای پایانه است:

نوع و خواص فیزیکی-شیمیایی سیال

دانسیته، گرانروی (ویسکوزیته)، فشار بخار، میزان خورندگی و خاصیت اشتعال‌پذیری سیال نوع متریال لوله‌ها، ریتینگ فلنج و جنس الاستومرهای آب‌بند را معین می‌سازد.

دبی و سرعت مجاز جریان (Flow Rate)

دبی کاری (معمولاً بین ۱۰۰۰ تا ۲۵۰۰ لیتر بر دقیقه) قطر نامی لوله‌ها (معمولاً ۴ اینچ) را به گونه‌ای تعیین می‌کند که سرعت سیال از محدودیت‌های ایمنی استاندارد فراتر نرود.

فشار کاری و دمای طراحی

تمامی اجزا شامل لوله‌ها، جوش‌ها و مفاصل سویول برای فشار کاری استاندارد ۱۰ تا ۱۶ بار و فشار تست هیدرواستاتیک ۲۴ بار مطابق ASME B31.3 طراحی می‌شوند.

پاکت دسترسی و محدوده حرکتی (Working Envelope)

طول بازوی اصلی و ثانویه بر اساس ارتفاع سکو، فاصله تانکر و محدوده تغییرات ارتفاعی ناشی از پر شدن کمک‌فنرهای تانکر مدلسازی می‌شود.

تجهیزات جانبی و سامانه‌های ایمنی یکپارچه با Bottom Loading Arm

ایستگاه‌های بارگیری زمینی برای دستیابی به حداکثر سطح ایمنی عملیاتی و اتوماسیون با تجهیزات کمکی زیر یکپارچه می‌شوند:

• کوپلینگ‌های قطع خشک API RP 1004 (Dry Break Couplers) با فک‌های فولادی سخت‌کاری‌شده و بدنه آلومینیومی مقاوم
• سیستم مانیتورینگ و سنسورهای ضد سرریز اپتیکال و ترمیستور (Overfill Prevention Probes) منطبق با استاندارد EN 13922
• کلمپ و کابل مانیتورینگ ارتینگ ضد‌انفجار (Static Grounding Verification Systems) جهت تضمین اتصال الکتریکی به زمین قبل از پمپاژ
• کوپلینگ جداسازی اضطراری بریکاوی (Emergency Breakaway Couplings - ERC) جهت حفاظت از سازه در حوادث حرکت ناخواسته تانکر
• سنسورهای القایی پایش موقعیت پارک (Proximity Parking Sensors) جهت اطمینان از قرارگیری بازو روی استند نگهدارنده
• شیرهای کنترل دیجیتال دو مرحله‌ای (Digital Flow Control Valves) جهت تنظیم خودکار شیب سرعت شروع و توقف جریان

مقایسه تخصصی: بازوی بارگیری از پایین (Bottom Loading) در برابر بارگیری از بالا (Top Loading)

شناخت تفاوت‌های بنیادی میان این دو فناوری، راهنمای تصمیم‌گیری مهندسی در پروژه‌های نوسازی و ارتقای پایانه‌هاست:

۱. ایمنی پرسنل: در روش سنتی بازوی بارگیری از بالا، اپراتور ناچار است روی سقف لغزنده تانکر مستقر شده و در معرض گازهای سمی خروجی قرار گیرد؛ اما در بارگیری از پایین، تمامی اتصالات از سطح زمین برقرار می‌شود و ریسک سقوط به صفر می‌رسد.

۲. سرعت عملیات و توقف سکو: بارگیری از بالا مستلزم جابه‌جایی تانکر برای هر محفظه است، در حالی که در سیستم Bottom Loading می‌توان تا ۵ محفظه را به طور همزمان بارگیری کرد و زمان بارگیری را به یک‌سوم رساند.

۳. مهار الکتریسیته ساکن: بارگیری از بالا به دلیل پاشش سیال بار الکترواستاتیک زیادی تولید می‌کند، اما بارگیری آرام از کف تانکر این خطر را کاملاً مهار می‌نماید.

۴. بازیافت بخارات (VRU): اتصال سیستم بازیابی بخارات در بارگیری از پایین به دلیل مدار بسته بودن بسیار آسان‌تر، مطمئن‌تر و کامل‌تر از بارگیری با دریچه باز بالاست.

۵. هزینه زیرساختی سکو: در بارگیری از پایین نیازی به احداث سکوهای هوایی مرتفع، پله‌ای دسترسی متحرک و گنگوی‌های پیچیده نیست و هزینه احداث سازه سکو تا ۴۰٪ کاهش می‌یابد.

راهنمای نگهداری و بازرسی ادواری Bottom Loading Arm

اجرای برنامه نگهداری پیشگیرانه (PM) تضمین‌کننده تداوم کارکرد بدون نشتی و افزایش عمر مفید تجهیز است:

• روانکاری ادواری بلبرینگ‌های مفاصل گردان (Swivel Joints) با گریس تخصصی ضد‌فرسودگی هیدروکربوری هر ۳ الی ۶ ماه یکبار
• کنترل منظم اورینگ‌ها و الاستومرهای آب‌بند کوپلینگ API جهت جلوگیری از هرگونه چکه جزئی و تعویض به موقع پکینگ‌ها
• بررسی کشش و کالیبراسیون سیلندر بالانس فنری جهت حفظ سبکی و تعادل بازو در تمام زوایا
• تست سالیانه هیدرواستاتیک و تست عدم نشتی هوایی مفاصل گردان طبق استاندارد پایانه و کد ASME B31.3
• کنترل پیوستگی مدار ارتینگ بازو و تست عملکرد صحیح سنسورهای مانیتورینگ سرریز جهت مهار جرقه و آتش‌سوزی

راهنمای استعلام قیمت، سفارش‌گذاری و ساخت سفارشی در شرکت بازوسازان سواحل خلیج فارس

شرکت فنی مهندسی بازوسازان سواحل خلیج فارس به عنوان یکی از پیشگامان طراحی و ساخت تجهیزات پایانه و انواع لودینگ آرم‌های صنعتی در ایران، امکان تولید بازوهای بارگیری از پایین را کاملاً سفارشی‌سازی‌شده بر اساس دیتاشیت پروژه شما فراهم آورده است. برای پروژه‌های فراساحلی و اسکله‌ها نیز می‌توانید اطلاعات تکمیلی را در صفحه بازوی بارگیری دریایی مطالعه نمایید.

عوامل موثر بر قیمت تمام‌شده بازوی بارگیری از پایین عبارتند از: متریال لوله‌ها و مفاصل (فولاد کربنی، استنلس استیل ۳۱۶ یا آلومینیوم)، برند و مکانیزم کوپلینگ API RP 1004، نیاز به سیستم بازیافت بخار یکپارچه (VRU)، ریتینگ فشار کاری و نوع سنسورهای ابزاردقیق ضد‌انفجار. تمامی محصولات این شرکت دارای ۲۴ ماه گارانتی رسمی، ۱۰ سال تضمین تأمین قطعات یدکی و خدمات نصب و راه‌اندازی در سراسر کشور می‌باشند.
