کوپلینگ رهاسازی اضطراری
کوپلینگ رهاسازی اضطراری مجهز به سیستم فعال یا PERC (Powered Emergency Release Coupling)، پیشرفتهترین تجهیز ایمنی حفاظتی در پایانههای دریایی، بازوهای بارگیری نفت، گاز، میعانات، محصولات پتروشیمی و تأسیسات برودتی (LNG/LPG) است. این تجهیز به عنوان هسته مرکزی سیستم رهاسازی اضطراری (ERS)، در زمان بروز خطرات حاد مانند حرکت ناخواسته کشتی ناشی از طوفان، پارگی طنابهای مهار، موجهای سهمگین یا آتشسوزی در اسکله، با دریافت فرمان از اتاق کنترل مرکزی یا سیستم هوشمند نظارت بر موقعیت بازو فعال میشود. در این فرایند حیاتی، شیرهای توپی ایزولاسیون دوقلو در کمتر از چند ثانیه بسته شده و جکهای هیدرولیکی پرفشار کلمپهای اتصال را باز میکنند تا بازوی بارگیری بدون کوچکترین تخریب سازهای و با حداقل نشت سیال، به سلامت از منیفولد شناور جدا شده و مانع از بروز انفجار، آتشسوزی و فجایع زیستمحیطی در دریا گردد.
PERC چیست و چگونه کار میکند؟
اصطلاح PERC مخفف Powered Emergency Release Coupling است و به نسل پیشرفته کوپلینگهای رهاسازی اضطراری مجهز به سیستم محرک فعال هیدرولیکی یا پنوماتیکی اطلاق میشود. بر اساس استاندارد پایانههای دریایی OCIMF (ویرایش چهارم) و استاندارد ISO 16921، خطوط انتقال سیالات هیدروکربوری میان اسکله ثابت و شناور همواره در معرض نیروهای جزر و مد، تلاطم امواج و جابجایی ناخواسته کشتی قرار دارند. کوپلینگ PERC به عنوان فیوز حفاظتی اضطراری در نقطه مشخصی از بازوی بارگیری نصب شده و در صورت لزوم با فعالسازی توان محرکه خارجی، اتصال را در کسری از ثانیه قطع مینماید.
ساختار مهندسی کوپلینگ PERC ساخت شرکت فنی مهندسی بازوسازان سواحل خلیج فارس شامل دو شیر توپی قطعکننده همگام (Interlocked Double Ball Valves)، مکانیزم کلمپ هیدرولیکی قفلشونده و سیلندرهای پرفشار متصل به آکومولاتورهای نیتروژن است. این تجهیز مجهز به اینترلاک مکانیکی-هیدرولیکی است؛ به این معنا که تا زمانی که شیرهای توپی دو طرف به طور ۱۰۰٪ بسته نشده و سیال کاملاً محبوس نگردد، جدایش فیزیکی کلمپ رخ نخواهد داد. این مکانیزم تضمین میکند که خروج سیال در لحظه جدایش به صفر نزدیک بوده (Spill-Free) و محیط زیست و پرسنل از خطرات انفجار و آتشسوزی در امان بمانند.
| نوع تجهیز | Powered Emergency Release Coupling (کوپلینگ رهاسازی اضطراری فعال) |
| اختصار فنی | PERC / ERS |
| دستهبندی عملکردی | Active Emergency Release Coupling (سیستم رهاسازی فعال) |
| روش فعالسازی | فرمان دستی یا خودکار مجهز به سیستم توان هیدرولیک / پنوماتیک |
| سایز نامی خط (Nominal Bore) | ۴ اینچ الی ۲۰ اینچ (DN100 تا DN500) |
| فشار و کلاس کاری | ASME Class 150 / 300 / 600 (۱۰ الی ۱۰۰ بار) |
| محدوده دمای طراحی | ۱۹۶- درجه سانتیگراد (LNG برودتی) تا ۲۰۰+ درجه سانتیگراد |
| متریال بدنه و شیرها | فولاد کربنی A350 LF2، استنلس استیل 316L، داپلکس 2205 |
| متریال آببندها و سیت | PTFE تقویتشده، FKM (Viton)، نشتبند برودتی Lip Seal |
| مکانیزم ایمنی | جدایش کنترلشده همراه با شیرهای ایزولهکننده دوطرفه اینترلاک |
| زمان عملکرد و جدایش | کمتر از ۳ ثانیه (توالی فوقسریع بدون نشت سیال) |
| استانداردهای مرجع طراحی | OCIMF 4th Edition, ISO 16921, ASME B31.3, API 607, ATEX |
| سازگاری سیالات | نفت خام، میعانات، بنزین، گازوئیل، LNG، LPG، آمونیاک، مواد شیمیایی |
تفاوت PERC و ERC و مقایسه با کوپلینگهای بریکاوی (Breakaway)
ERC – Emergency Release Coupling
- ERC اصطلاح عمومی برای کوپلینگ رهاسازی اضطراری است که در یک نقطه مشخص از سیستم انتقال، امکان جدایش اضطراری و ایمن را فراهم میکند.
- بخشهای جداشده با استفاده از شیرهای ایزولهکننده، مسیر سیال را برای کاهش خروج محصول ایزوله میکنند؛ در مدلهای عمومی ممکن است رهاسازی بهصورت مکانیکی، کابلکشی یا هیدرولیکی انجام پذیرد.
PERC – Powered Emergency Release Coupling
- PERC نوع پیشرفته و فعال ERC است که رهاسازی آن توسط سیستم کنترلشده و توانمند اختصاصی هیدرولیکی یا آکومولاتورهای نیتروژنی (Powered) بدون نیاز به کشش مخرب فیزیکی انجام میشود.
- این تجهیز میتواند با فرمان دستی اپراتور از اتاق کنترل یا بهصورت کاملاً خودکار توسط سیستمهای ESD و لیمیت سوئیچهای نظارت بر زاویه بازوی بارگیری فعال شود.
کوپلینگهای بریکاوی مکانیکی غیرفعال (Passive Breakaway Couplings)
- کوپلینگهای بریکاوی فاقد منبع محرک توانمند بوده و صرفاً زمانی عمل میکنند که بار کششی یا زاویهای اعمالشده، از استحکام پینهای برشی (Shear Pins) فراتر رود و موجب شکست فیزیکی پینها گردد.
مزیت رقابتی استقرار PERC در بازوهای بارگیری دریایی
- حفاظت بدون تخریب سازه بازو، امکان فعالسازی پیشدستانه قبل از بروز شوک مکانیکی و قابلیت اتصال مجدد فوقسریع بدون نیاز به تعویض قطعات شکسته.
توالی عملکرد دو مرحلهای سامانه رهاسازی اضطراری (ESD-1 و ESD-2)
مرحله اول رهاسازی اضطراری (ESD-1) – اخطار جابجایی و توقف انتقال سیال
- فعالسازی با رسیدن زاویه بازوی بارگیری به مرز اول انحراف مجاز (Alarm Limit Envelope) ناشی از جابجایی تانکر، جریان باد یا امواج دریا.
- ارسال آلارمهای صوتی و نوری فوقالعاده قوی به برج کنترل اسکله و عرشه شناور تانکر جهت اعلام هشدار فوری و توقف آنی پمپهای بارگیری ساحلی.
- در مرحله ESD-1، کوپلینگ رهاسازی اضطراری هنوز جدا نمیشود و اتصال مکانیکی به منیفولد حفظ میگردد تا وضعیت مهار کشتی بررسی شود.
مرحله دوم رهاسازی اضطراری (ESD-2) – مسدودسازی دوطرفه فوقسریع و جدایش قطعی
- فعالسازی خودکار در صورت عبور کشتی از مرز بحرانی دوم (Action Limit Envelope) یا فشردن دکمه ESD-2 توسط سرپرست عملیات.
- بستن همزمان و مستقل دو شیر توپی پرسرعت کوپلینگ در کمتر از ۲ تا ۳ ثانیه به منظور محبوسسازی کامل سیال در دو سمت بازو و کشتی.
- تخلیه فشار هیدرولیکی کلمپ یا تحریک سیلندر فعالکننده جهت آزادسازی کلمپ کوپلینگ و عقبنشینی ایمن بازو با وزنههای تعادل.
سیستم اینترلاک مکانیکی و هیدرولیکی (Fail-Safe Interlock Logic)
- مکانیزم زبانه اینترلاک مانع از حرکت جک هیدرولیکی کلمپ تا پیش از بسته شدن کامل دیسک شیرها میشود تا امکان هیچگونه نشت سیال وجود نداشته باشد.
- آکومولاتورهای هیدرولیک نیتروژنی مستقل، توان هیدرولیکی لازم برای اتمام توالی ESD را حتی در زمان قطعی کامل برق پایانه (Blackout) تضمین میکنند.
بازآماد، مونتاژ مجدد و راهاندازی سریع خط (Rapid Re-Arming)
- پینهای مخروطی راهنما امکان همراستاسازی و اتصال سریع مجدد نیمه بازو به نیمه کشتی را پس از رفع شرایط بحرانی بدون نیاز به تعویض قطعه فراهم میسازند.
استانداردهای بینالمللی و معیارهای طراحی کوپلینگهای PERC بازوسازان سواحل خلیج فارس
الزامات جامع پایانههای دریایی OCIMF (ویرایش چهارم)
- انطباق کامل با سرفصل سیستمهای رهاسازی اضطراری (ERS) استاندارد OCIMF و رعایت حدود مجاز رهاسازی سیال (Permissible Spillage Envelope).
استاندارد بینالمللی ISO 16921 (سامانههای انتقال هیدروکربوری پایانههای دریایی)
- محاسبات استحکام سازهای کلمپها، شیرها و پینهای راهنما در برابر بارهای خمشی و محوری تانکر مطابق با ضوابط ISO 16921.
استانداردهای پایپینگ تحت فشار، شیرها و تست حریق (ASME B31.3 & API 607)
- طراحی مسیر پایپینگ مطابق ASME B31.3 و تست ضد حریق شیرهای توپی بر اساس API 607 / ISO 10497 جهت حفظ آببندی در دمای بالای ۱۰۰۰ درجه سانتیگراد.
گواهینامههای مناطق خطرناک و ضد انفجار (ATEX / IECEx Zone 1 & Zone 2)
- شیرهای برقی سلنوئیدی، جانکشن باکسها و سوئیچهای موقعیت کوپلینگ دارای درجه حفاظت ضد انفجار Ex d و Ex ia برای بخارات گازهای گروه IIA، IIB و IIC.
کاربردهای PERC در صنایع نفت، گاز و پتروشیمی
سیستمهای دریایی و انتقال کشتی به ساحل
- نصب بر روی بازوهای بارگیری دریایی (Marine Loading Arms) در پایانههای صادرات نفت خام، میعانات گازی و فرآوردههای سنگین با دبی عبوری بالا جهت پیشگیری از خطرات جابجایی تانکر.
صنایع نفت و گاز
- در پالایشگاهها و اسکلههای انتقال فرآوردههای نفتی و گازی اشتعالپذیر که جدایش اضطراری سریع و کاهش ریسک آزاد شدن محصول اهمیت حیاتی دارد.
سیستمهای انتقال LNG و سیالات حساس
- در پایانههای گاز طبیعی مایعشده (LNG) و LPG در شرایط برودتی تا دمای منفی ۱۹۶ درجه سانتیگراد با متریال آستنیتی 316L و آببندهای پلیمری فنردار ضد انجماد.
سیستمهای انتقال صنعتی
- امکان ایجاد جدایش کنترلشده در راکهای بارگیری واگنهای مخزندار ریلی و تأسیسات فرآورشی پتروشیمی و کمک به قرار گرفتن سیستم در وضعیت ایمن.
عملکرد ایمنی و مزایا
جدایش کنترلشده
- PERC امکان جدایش سریع، بدون شوک مکانیکی و کنترلشده در یک نقطه مشخص از سیستم انتقال را در شرایط اضطراری فراهم میکند و مانع آسیب به سازه بازو و منیفولد کشتی میشود.
کاهش خروج محصول
- شیرهای ایزولهکننده در دو طرف محل جدایش ظرف کمتر از ۳ ثانیه بسته شده و خروج سیال را به حداقل ممکن رسانده و از آلودگیهای سنگین زیستمحیطی در دریا جلوگیری میکنند.
فرمان دستی یا خودکار
- امکان فعالسازی انعطافپذیر از طریق کنترل دستی اپراتور، شستیهای اضطراری محلی اسکله یا سیستم کنترل خودکار ESD بر اساس انحراف زاویه بازوی بارگیری.
کاهش زمان توقف عملیاتی پایانه (Downtime Minimization)
- بر خلاف کوپلینگهای شکستنی که نیاز به قطعات یدکی جدید دارند، PERC به سرعت و بدون قطعه تعویضی مجدداً متصل شده و زمان توقف پایانه را به حداقل میرساند.
راهنمای بازرسی دورهای، تست عملکردی و نگهداری پیشگیرانه (PM)
آزمونهای دورهای رهاسازی خشک (Dry Separation & Valve Functional Test)
- انجام تست عملکرد بدون سیال (Dry Test) در فواصل زمانی ۶ ماهه جهت بررسی روانی حرکت جک هیدرولیکی، سنسورهای وضعیت و بسته شدن سریع شیرها زیر ۳ ثانیه مطابق OCIMF.
پایش سلامت آببندها، اورینگها و سیت شیرهای توپی (Seal & Seat Integrity)
- بازرسی چشمی و هیدروستاتیک آببندهای پیشانی کوپلینگ در هر دوره اورهال اسکله و تعویض اورینگهای الاستومری بر اساس جدول کارکرد.
پایش یونیت توان هیدرولیک (HPU) و شارژ آکومولاتورهای نیتروژن
- بررسی ماهیانه گیجهای فشار آکومولاتور نیتروژن، اطمینان از فشار شارژ اولیه (Pre-charge) و تست سلامت فیلترهای روغن هیدرولیک.
پشتیبانی فنی و تأمین قطعات یدکی بازوسازان سواحل خلیج فارس
- تأمین کیتهای کامل آببندی یدکی (Spare Seal Kits)، سیلندرهای یدک، پینهای راهنما و اعزام تیم متخصص جهت نصب و کالیبراسیون در سراسر کشور.
راهنمای سفارشگذاری، استعلام قیمت و خرید کوپلینگ رهاسازی اضطراری
عوامل تعیینکننده قیمت کوپلینگ رهاسازی اضطراری (PERC Pricing Factors)
- سایز اسمی خط (۴ الی ۲۰ اینچ)، کلاس فشاری ASME 150 تا 600، متالورژی ساخت بدنه و گویها (LF2، 316L یا داپلکس) و نوع پکیج هیدرولیک.
اطلاعات فنی لازم جهت تکمیل دیتاشیت و استعلام مهندسی
- مشخصات سیال فرآیندی (چگالی، دما، فشار کاری و خورندگی)، دبی عبوری، محدوده نوسانات تانکر و نوع سیگنال کنترلی ESD اسکله.
مزایای استراتژیک خرید مستقیم از شرکت بازوسازان سواحل خلیج فارس
- تولید بومی دانشبنیان، تطابق کامل با وندور لیست معتبر وزارت نفت، گارانتی طلایی کارخانهای و ۱۰ سال تضمین تأمین قطعات یدکی.
محصولات مکمل و سامانههای انتقال مرتبط بازوسازان سواحل خلیج فارس
- جهت تجهیز پایانه صادراتی خود، از صفحات تخصصی بازوی بارگیری دریایی (Marine Loading Arm)، بازوی بارگیری از پایین (Bottom Loading Arm)، بازوی بارگیری از بالا (Top Loading Arm) و کوپلینگ اتصال خشک (Dry Disconnect Coupling) بازدید فرمایید.
پرسشهای متداول درباره کوپلینگهای رهاسازی اضطراری (FAQ)
کوپلینگ رهاسازی اضطراری (PERC) چیست و چه وظیفهای در بازوی بارگیری دریایی دارد؟
- کوپلینگ PERC بخش حیاتی سامانه رهاسازی اضطراری (ERS) است که میان دو شیر توپی قطعکننده نصب میشود و در صورت انحراف خطرناک کشتی یا حوادث غیرمترقبه، ظرف کمتر از ۳ ثانیه شیرها را بسته و کلمپ را بدون نشت و آسیب سازهای جدا میسازد.
تفاوت کوپلینگ فعال PERC با کوپلینگهای غیرفعال بریکاوی (Breakaway) چیست؟
- کوپلینگهای بریکاوی صرفاً با کشش مخرب و شکستن پینهای برشی جدا میشوند؛ در حالی که PERC یک سیستم هوشمند هیدرولیکی فعال است که با فرمان ESD یا اپراتور، پیش از آسیب به سازه عمل کرده و بدون نیاز به تعویض قطعه مجدداً متصل میگردد.
توالی زمانبندی دو مرحلهای ESD-1 و ESD-2 چگونه مانع از فاجعه نشت سیال میشود؟
- در ESD-1 پمپها متوقف و شیرهای اصلی اسکله بسته میشوند. در صورت تشدید خطر به مرحله ESD-2، دو شیر توپی کوپلینگ ظرف کمتر از ۳ ثانیه بسته شده و اینترلاک مکانیکی مانع جدایش کلمپ تا پیش از بسته شدن ۱۰۰٪ شیرها میگردد.
کوپلینگهای PERC بازوسازان سواحل خلیج فارس مطابق کدام استانداردهای بینالمللی تولید میشوند؟
- بر اساس استاندارد پایانههای دریایی OCIMF (ویرایش چهارم)، استاندارد بینالمللی ISO 16921، استاندارد پایپینگ ASME B31.3، آزمون ضد حریق API 607 و گواهینامههای ایمنی ضد انفجار ATEX/IECEx.
آیا این کوپلینگها برای سیالات کرایوژنیک LNG و LPG در دمای منفی ۱۹۶ درجه سانتیگراد مناسب هستند؟
- بله؛ شرکت فنی مهندسی بازوسازان سواحل خلیج فارس مدلهای برودتی را با متریال آستنیتی 316L و آببندهای پلیمری فنردار اینکونل ضد انجماد برای کاربرد در دمای منفی ۱۹۶ درجه سانتیگراد تولید مینماید.
نحوه استعلام قیمت، دریافت مشاوره مهندسی و ثبت سفارش چگونه است؟
- کارفرمایان محترم میتوانند از طریق پرتال رسمی بازوسازان سواحل خلیج فارس (bspersiangulf.ir) و تماس مستقیم با واحد مهندسی فروش، با ارائه دیتاشیت پروژه، پروپوزال فنی و مالی دریافت نمایند.

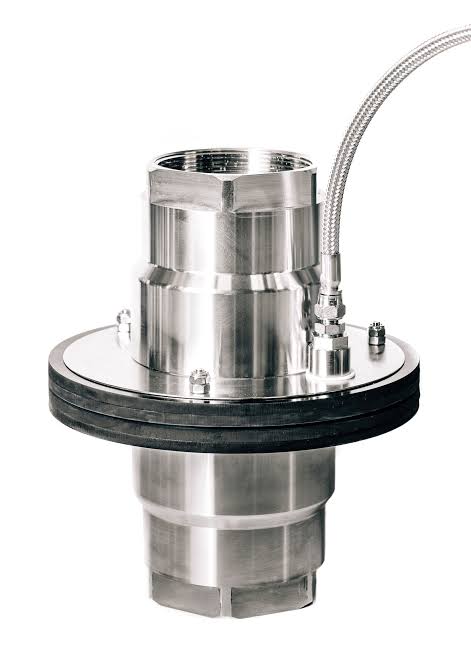

تصاویر و گالری مهندسی کوپلینگ رهاسازی اضطراری PERC
