سیستم های ارت مانیتورینگ و گرندینگ
در محیطهای عملیاتی نفت، گاز و پتروشیمی، پایداری الکتریکی تنها یک انتخاب نیست، بلکه یک ضرورت برای بقای تجهیزات و حفظ جان پرسنل است. وجود جریانهای خطا، الکتریسیته ساکن (Static Electricity) و اثرات تخلیه الکتریکی (Lightning) میتواند منجر به جرقه، تخریب بردهای الکترونیکی حساس و حتی انفجار در مناطق پرخطر (Hazardous Areas) شود. شرکت بازوسازان سواحل خلیج فارس با درک این چالشها، مجموعهای از راهکارهای گرندینگ (Grounding)، باندینگ (Bonding) و مانیتورینگ (Monitoring) را بر اساس الزامات پروژه و استانداردهای قابل اعمال ارائه میدهد.
سیستمهای گرندینگ و اتصال به زمین (Earthing Systems)
در محیطهای صنعتی با حساسیت بالا، هدف از سیستم گرندینگ، کنترل و مدیریت پتانسیلهای الکتریکی در برابر خطاهای گذرا و دائمی است. شرکت بازوسازان سواحل خلیج فارس، با تکیه بر استانداردهای IEEE 80، IEEE 142 و IEC 62305، مجموعهای از تجهیزات و راهکارهای جامع را برای ایجاد یک شبکه حفاظتی پایدار ارائه میدهد.
ما بسته به نوع پروژه و حساسیت تجهیزات، انواع زیر را طراحی و تأمین میکنیم:
- گرندینگ سیستم (System Grounding): برای ایجاد یک نقطه مرجع (Reference Point) پایدار برای سیستمهای الکتریکی و کنترل، جهت پایداری ولتاژ و کنترل جریانهای خطا در شبکه.
- گرندینگ تجهیزات (Equipment Grounding): ایجاد مسیر کممقاومت از بدنه تجهیزات مانند پمپها، کمپرسورها و موتورها به شبکه زمین، جهت اطمینان از عملکرد صحیح سیستمهای حفاظتی در زمان بروز خطا.
- گرندینگ حفاظتی در برابر صاعقه (Lightning Protection Grounding): طراحی شبکههای اختصاصی برای هدایت و تخلیه جریانهای ناشی از صاعقه و کمک به حفاظت از سازهها و تجهیزات در برابر تخلیههای پرانرژی.
تجهیزات میتوانند با توجه به شرایط محیطی و پروژه، از متریالهای مناسب با مقاومت بالا در برابر خوردگی برای محیطهای ساحلی، دریایی و صنعتی انتخاب و تأمین شوند:
- الکترودهای زمین (Ground Electrodes): انواع میلههای مسی، استیل ضدزنگ و الکترودهای گرافیتی با پیکربندی مناسب برای دستیابی به عملکرد موردنیاز سیستم زمین و مقاومت مطلوب.
- شینها و رابطهای اتصال (Busbars & Connectors): تأمین شینهای مسی با کیفیت بالا و اجزای اتصال شامل اتصالات جوش احتراقی (Exothermic Welding) و اتصالات مکانیکی، مطابق با الزامات پروژه و جریانهای خطای مورد انتظار.
- مواد بهبوددهنده خاک (Soil Enhancement Materials): استفاده از مواد بهبوددهنده سیستم زمین (Ground Enhancement Materials - GEM) در شرایطی که مقاومت ویژه خاک بالا بوده و اقدامات تکمیلی برای دستیابی به عملکرد مشخصشده سیستم موردنیاز باشد.

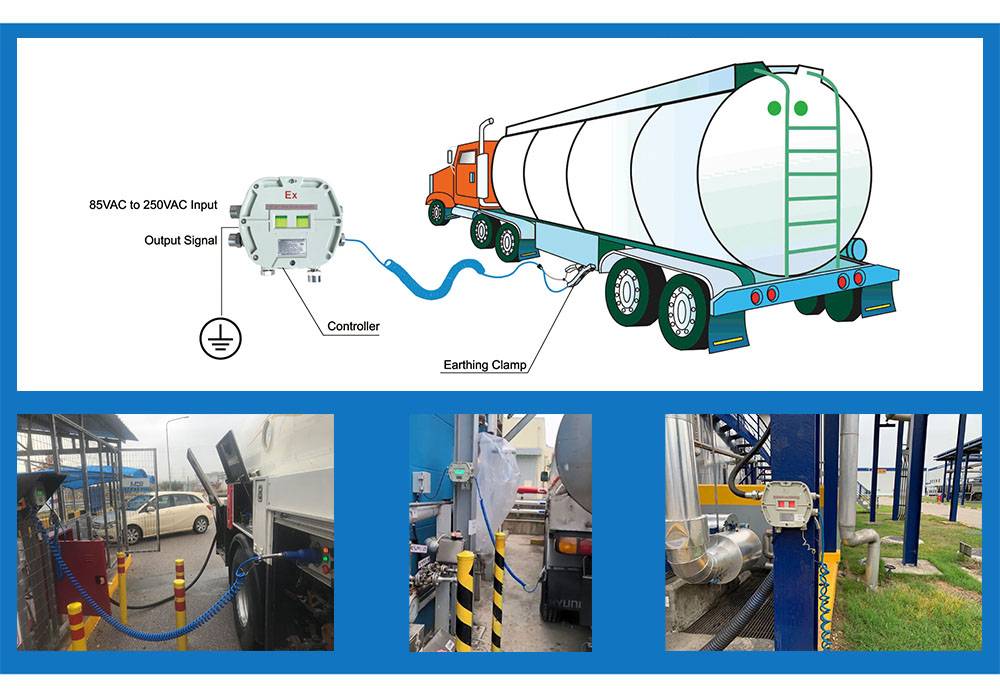

- تجهیزات اتصال بازوهای بارگیری (Loading Arm Bonding): ارائه راهکارهای اتصال و باندینگ برای بازوهای بارگیری مورد استفاده در مخازن و کشتیها، با هدف کنترل خطرات ناشی از الکتریسیته ساکن در زمان انتقال سیال.
طراحی و انتخاب تجهیزات در بازوسازان سواحل خلیج فارس با ارجاع به استانداردهای قابل اعمال و مشخصات فنی پروژه انجام میپذیرد، از جمله:
- IEEE 80: برای ملاحظات ایمنی و طراحی سیستمهای زمین در پستهای برق و تأسیسات الکتریکی.
- IEEE 142: برای روشهای اتصال به زمین و حفاظت از تجهیزات الکتریکی و صنعتی.
- API RP 2003: برای روشهای مرتبط با کنترل الکتریسیته ساکن و پیشگیری از ایجاد منابع اشتعال در تأسیسات نفتی.
- ASTM: برای الزامات مرتبط با متریال، خواص مکانیکی، شیمیایی و روشهای آزمون مطابق مشخصات ASTM مربوطه.

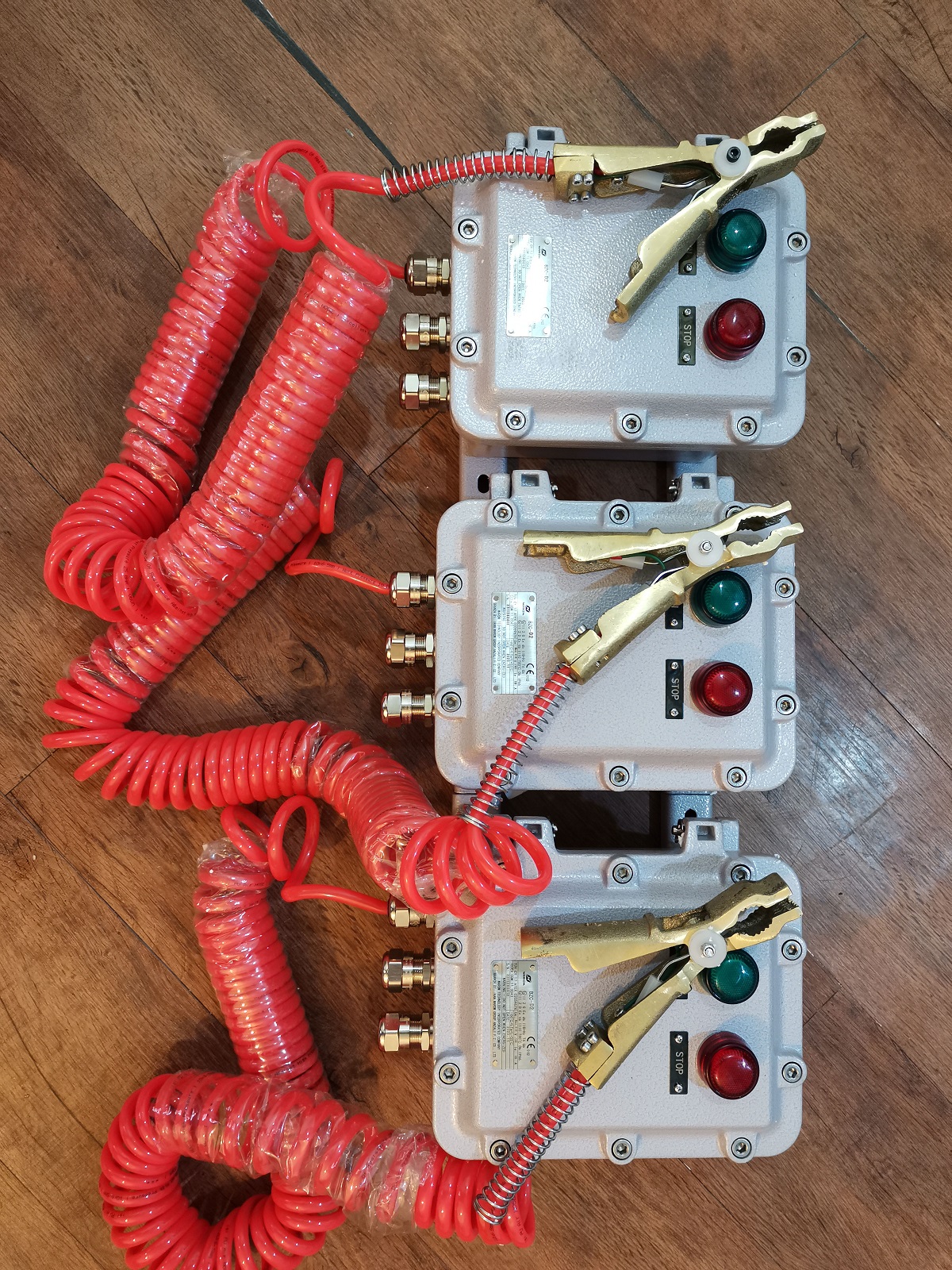

۲. سیستمهای هوشمند مانیتورینگ ارت (Earth Monitoring Systems)
در روشهای سنتی، سلامت سیستم ارت در بازههای زمانی مشخص و به صورت دستی بررسی میشود. سیستمهای مانیتورینگ هوشمند امکان مشاهده مستمر وضعیت اتصال به زمین و باندینگ تجهیزات حیاتی را فراهم کرده و میتوانند به شناسایی سریعتر شرایط غیرعادی و برنامهریزی بهموقع تعمیرات کمک کنند.
این سیستم میتواند برای پایش مستمر پارامترهای حیاتی اتصال به زمین و باندینگ پیکربندی شود تا تغییرات عملکرد سیستم شناسایی شده و اقدامات نگهداری بهموقع انجام شود:
- پایش مقاومت دینامیک (Dynamic Resistance Monitoring): سیستم میتواند مقاومت اتصال به زمین را پایش کرده و تغییراتی را که ممکن است با تغییر شرایط خاک، دما یا کاهش کیفیت اتصالات مرتبط باشند شناسایی کند.

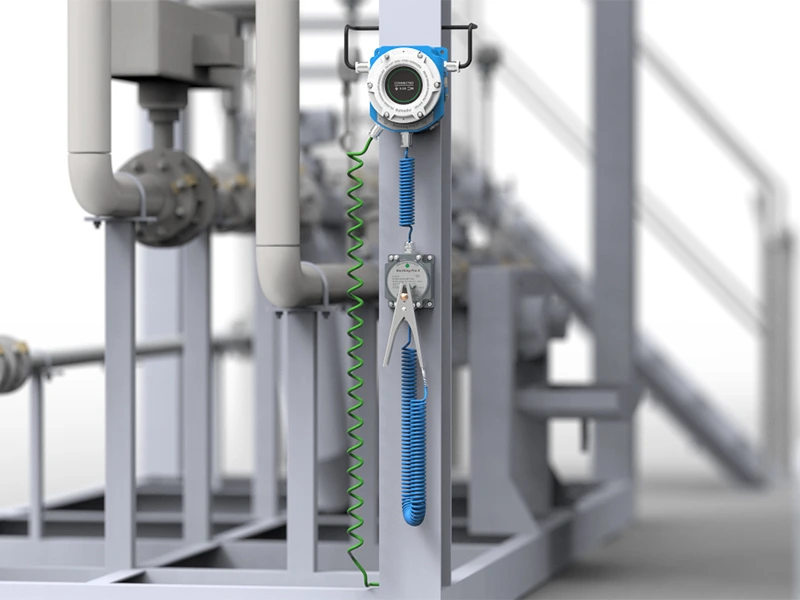

- پایش تداوم مسیر (Continuity Monitoring): این قابلیت برای تجهیزاتی مانند بازوهای بارگیری (Loading Arms) و ماشینآلات دوار که وجود مسیر باندینگ پیوسته اهمیت دارد، کاربرد دارد. سیستم یکپارچگی مسیر فلزی باندینگ را بررسی میکند.
- آستانههای هشدار قابل تنظیم (Programmable Alarm Thresholds): سطوح هشدار و آلارم میتوانند بر اساس مشخصات پروژه، الزامات بهرهبرداری و معیارهای ایمنی قابل اعمال تنظیم شوند.
-
رابطهای ارتباطی دیجیتال و آنالوگ (Communication Interfaces):
- قابلیت اتصال به DCS/PLC از طریق رابطهای ارتباطی صنعتی مانند Modbus RTU یا سیگنالهای ۴–۲۰ میلیآمپر.
- رلههای خروجی Dry Contact میتوانند برای اینترلاکهای ایمنی مورد استفاده قرار گیرند؛ برای مثال، ارسال فرمان توقف پمپ در صورت تشخیص وضعیت نامطلوب اتصال به زمین یا باندینگ.
- عملکرد در محیطهای Zone 0/1/2: در صورت نیاز، تجهیزات مورد استفاده در مناطق خطرناک باید بر اساس Zone تعیینشده و نوع حفاظت موردنیاز، دارای گواهینامههای مناسب مانند ATEX یا IECEx انتخاب شوند.
| پارامتر | محدوده عملکرد | کاربرد |
|---|---|---|
| Ground Loop Impedance | قابل تنظیم | پایش یکپارچگی مسیرهای اتصال به زمین |
| Leakage Current | سطح میکروآمپر، بسته به سیستم | شناسایی جریانهای نشتی در تجهیزات حساس |
| Continuity Resistance | زیر ۱ اهم، مطابق استاندارد قابل اعمال | تأیید پیوستگی باندینگ بازوهای بارگیری و مخازن |
انتخاب ما به معنای بهرهمندی از تخصص مهندسی در کنار تأمین تجهیزات باکیفیت است:
- رویکرد مهندسیمحور: ما صرفاً تأمینکننده تجهیزات نیستیم؛ راهکارها بر اساس شرایط خاک، جریانهای احتمالی، الزامات پروژه و استانداردهای قابل اعمال انتخاب میشوند.
- کیفیت و متریال: انتخاب متریالهای مقاوم در برابر خوردگی برای شرایط سخت محیطهای دریایی، ساحلی و صنعتی.
- پشتیبانی فنی: ارائه پشتیبانی فنی در مراحل طراحی و نصب برای کمک به اجرای صحیح سیستم و دستیابی به عملکرد موردنیاز اتصال به زمین.
