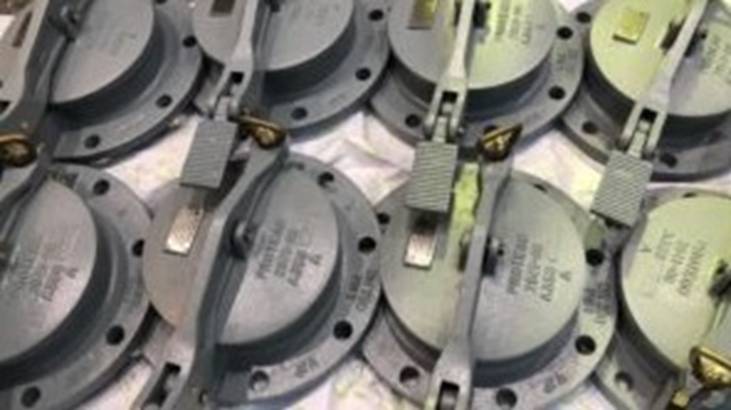

گیج هچ (Gauge Hatch) | دریچه اندازهگیری و نمونهبرداری
گیج هچ (Gauge Hatch) یا دریچه اندازهگیری و نمونهبرداری، یکی از تجهیزات مورد استفاده در مخازن ذخیره است که برای اندازهگیری دستی سطح و دمای سیال، نمونهبرداری از محصول و ایجاد دسترسی کنترلشده به فضای داخلی مخزن به کار میرود. این تجهیز معمولاً روی سقف مخزن نصب میشود و امکان استفاده از ابزارهایی مانند Dip Tape، Dip Stick و تجهیزات نمونهبرداری را فراهم میکند. Gauge Hatch با ایجاد یک مسیر مشخص برای عملیات اندازهگیری و نمونهبرداری، دسترسی اپراتور به محتویات مخزن را سادهتر میکند. بسته به نوع طراحی، این دریچه میتواند دارای درپوش لولایی، مکانیزم بازشدن با پدال، واشر آببندی، قفل و سایر اجزای موردنیاز برای شرایط عملیاتی و محیطی پروژه باشد.
گیج هچ چیست و چگونه کار میکند؟
گیج هچ یا Gauge Hatch یک دریچه دسترسی نصبشده روی سقف مخزن ذخیره است که برای انجام عملیات اندازهگیری و نمونهبرداری از محصول مورد استفاده قرار میگیرد. اپراتور میتواند از طریق این دریچه ابزارهای دستی اندازهگیری سطح، دما یا تجهیزات نمونهبرداری را وارد مخزن کند. در طراحیهای مختلف، Gauge Hatch میتواند دارای درپوش لولایی، پدال یا مکانیزم بازشدن، واشر آببندی، قفل و تجهیزات جانبی باشد. درپوش دریچه در حالت عادی بسته میماند و هنگام انجام عملیات اندازهگیری یا نمونهبرداری باز میشود. نوع طراحی و مشخصات دریچه باید متناسب با نوع مخزن، نوع سیال، شرایط عملیاتی، روش اندازهگیری و الزامات پروژه انتخاب شود.
| نام تجهیز | Gauge Hatch / Tank Gauge Hatch |
| کاربرد اصلی | اندازهگیری سطح، نمونهبرداری و دسترسی محدود |
| محل نصب | سقف مخازن ذخیره |
| نوع طراحی | لولایی، آببندیشده، دارای پورت اندازهگیری |
| متریال | Carbon Steel، SS316L، Duplex |
| نوع آببندی | PTFE، Graphite، FKM، FFKM و سایر گزینههای سفارشی |
| صنایع هدف | نفت، گاز، پتروشیمی، شیمیایی و پایانههای ذخیره |
| طراحی | مطابق با دیتاشیت، شرایط فرآیندی و استاندارد پروژه |
Gauge Hatch برای چه کاری استفاده میشود؟
اندازهگیری سطح سیال
دریچه گیج هچ امکان ورود ابزارهای دستی مانند Dip Tape و Dip Stick را برای اندازهگیری سطح سیال داخل مخزن فراهم میکند.
نمونهبرداری از مخزن
Gauge Hatch مسیر مشخصی برای ورود تجهیزات نمونهبرداری و برداشت نمونه از سیال ذخیرهشده فراهم میکند.
اندازهگیری دما
در کاربردهای مناسب، ابزار اندازهگیری دما میتواند از طریق دریچه برای بررسی شرایط محصول مورد استفاده قرار گیرد.
دسترسی کنترلشده
دریچه گیج هچ یک نقطه دسترسی مشخص روی سقف مخزن برای انجام عملیات اندازهگیری، نمونهبرداری و برخی بازرسیهای محدود فراهم میکند.
مزایای دریچه اندازهگیری و نمونهبرداری | Gauge Hatch
دسترسی سریع و کنترلشده
امکان اندازهگیری و نمونهبرداری بدون نیاز به بازکردن بخشهای اصلی مخزن؛
افزایش ایمنی عملیاتی
کاهش تماس اپراتور با سیالات و بخارات فرآیندی؛
آببندی مناسب
جلوگیری از ورود رطوبت، گردوغبار و آلودگیهای محیطی؛
مقاومت در شرایط سخت
قابلیت طراحی برای محیطهای خورنده، دریایی و صنعتی؛
تنوع در طراحی
امکان تولید مطابق با نوع مخزن، روش اندازهگیری و الزامات پروژه؛
نگهداری آسان
ساختار ساده و دسترسی مناسب برای بازرسی، تعویض واشر و سرویس دورهای؛
قابلیت سفارشیسازی
امکان انتخاب ابعاد، متریال، نوع اتصال، واشر و تجهیزات جانبی بر اساس نیاز کارفرما.
کاربردهای دریچه اندازهگیری و نمونهبرداری | Gauge Hatch
- اندازهگیری دستی سطح مایع داخل مخزن؛
- نمونهبرداری از سیال ذخیرهشده؛
- بررسی کیفیت و وضعیت محصول؛
- دسترسی محدود برای عملیات بازرسی و تعمیرات؛
- استفاده در کنار سیستمهای اندازهگیری سطح و تجهیزات ابزاردقیق؛
- کنترل و کاهش خروج بخارات در زمان بسته بودن دریچه.
پارامترهای مهم در انتخاب دریچه اندازهگیری و نمونهبرداری | Gauge Hatch
- قطر اسمی دریچه؛
- نوع سقف مخزن؛
- ضخامت سقف و روش نصب؛
- نوع سیال ذخیرهشده؛
- دما و فشار کاری؛
- میزان خورندگی محیط و سیال؛
- الزامات کنترل بخارات؛
- نوع ابزار اندازهگیری یا نمونهبرداری؛
- نوع فلنج، اتصال یا پایه نصب؛
- الزامات منطقه خطرناک و حفاظت در برابر جرقه؛
- الزامات بازرسی و استانداردهای پروژه.
