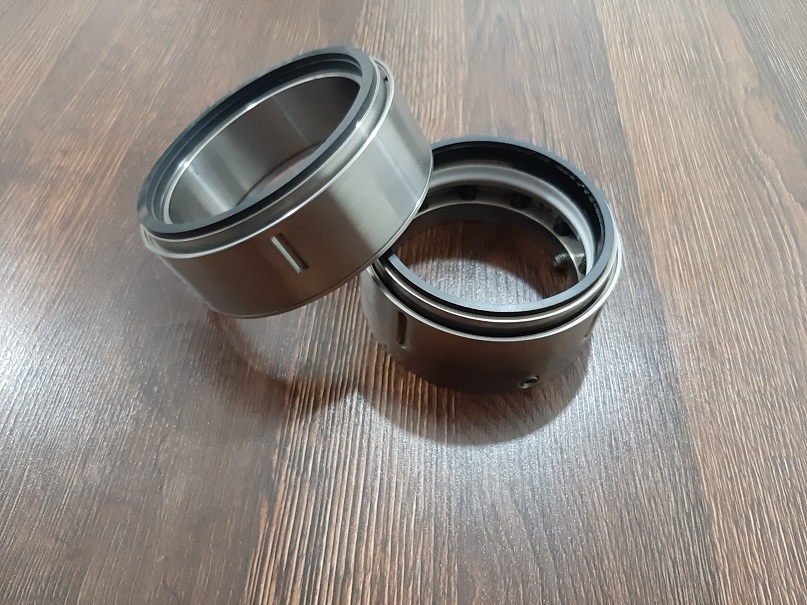

طراحی یک Mechanical Seal در شرکت «بازوسازان سواحل خلیج فارس» بر اساس تحلیل دقیق پارامترهای عملیاتی انجام می‌شود:

مهندسی مکانیکال سیل‌های تخصصی نفت، گاز و پتروشیمی فرآیندی چندوجهی است که عملکرد ایمن تجهیز را تحت سخت‌ترین شرایط دمایی، فشاری و شیمیایی تضمین می‌کند:

• محاسبه و تنظیم نسبت بالانس هیدرولیکی (Hydraulic Balance Ratio): طراحی سیل‌های بالانس‌شده (Balanced Seals) جهت خنثی‌سازی فشار بالای سیال روی سطوح سیل، جلوگیری از ایجاد بار بیش از حد بر سطوح اصطکاکی و کاهش چشمگیر نرخ تولید حرارت.
• تحلیل حرارتی و مکانیکی المان محدود (FEA Thermal & Mechanical Distortion): شبیه‌سازی رایانه‌ای اعوجاج حرارتی سطوح سیل و اطمینان از مسطح بودن میکرونی فیس‌ها (Flatness کمتر از ۲ باند نوری هلیوم) در حین کارکرد پیوسته پمپ.
• سازگاری فیزیکوشیمیایی متریال و تریبولوژی فیس‌ها: انتخاب جفت سطوح مناسب (مانند SiC/SiC یا SiC/Carbon) بر اساس ویسکوزیته، ماهیت خورندگی، وجود ذرات ساینده و تمایل به تشکیل رسوب یا پلیمریزاسیون در سیال فرآیندی.
• تطابق ابعادی و سازگاری با استانداردها: انطباق دقیق با استانداردهای جهانی API 682 (دسته ۱، ۲ و ۳)، DIN EN 12756 (استاندارد DIN 24960) و ISO 21049 جهت جایگزینی مستقیم با برندهای معتبر بین‌المللی نظیر بورگمن (Burgmann) و جان کرین (John Crane).

سیستمهای پشتیبان و Planهای API 682

ما در طراحی تجهیزات خود، از سیستمهای کمکی (Seal Plans) مطابق با استاندارد API 682 استفاده میکنیم تا شرایط محیطی سیل را کنترل کنیم:

• سیستم‌های شستشو (Flush Plans - Plan 11 / Plan 21 / Plan 31): گردش سیال فرآیندی از خروجی پمپ به محفظه آب‌بندی جهت خنک‌کاری سطوح سیل، جلوگیری از ایجاد بخار موضعی و جداسازی ذرات معلق ساینده به کمک سایکلون سپراتور.
• سیستم‌های حائل بدون فشار (Buffer Fluid Plans - Plan 52): استفاده از مخزن سیال بافر بدون فشار در سیل‌های دوگانه تاندم (Dual Unpressurized) جهت مهار نشت گازها و بخارات فرار هیدروکربنی به اتمسفر با نظارت دائم بر سطح مخزن.
• سیستم‌های حائل تحت فشار (Barrier Plans - Plan 53A / 53B / 53C): ایجاد یک لایه سیال امن و تحت فشار (بالاتر از فشار محفظه پمپ) بین دو سیل؛ این سیستم برای انتقال مواد سمی، قابل اشتعال و آروماتیک‌ها در پمپ‌ها و بازوهای بارگیری الزامی است تا در صورت خرابی سیل، سیال فرآیندی هرگز به محیط زیست نشت نکند.
• سیستم‌های مانع با گردش خارجی (External Barrier Circulation - Plan 54): تأمین سیال مانع تمیز و خنک تحت فشار از یک سیستم پکیج لوبریکیشن مستقل جهت سرویس‌های پالایشگاهی سنگین با دما و فشار بالا.

مزایای رقابتی

در انتخاب مکانیکال سیل، هدف ما کاهش هزینه چرخه عمر (LCC) و افزایش فاصله بین تعمیرات (MTBF) است. مزایای محصولات ما عبارتند از:

• طراحی کارتریجی پیش‌مونتاژ شده (Pre-Assembled Cartridge Design): نصب و تعویض فوق‌العاده سریع بدون نیاز به ابزار اندازه‌گیری دقیق و حذف خطاهای انسانی در تنظیم فاصله فنرها در سایت، که باعث کاهش بیش از ۸۰ درصدی زمان توقف (Downtime) می‌گردد.
• متریال‌های مهندسی پیشرفته: استفاده از سطوح صیقلی مقاوم در برابر سایش و شوک‌های حرارتی شامل سیلیکون کارباید سینترشده (SSiC)، تنگستن کارباید (TC)، کربن گرافیت اشباع‌شده با آنتیموان و رزین، و الاستومرهای تخصصی FFKM (Kalrez®) و Viton®.
• سازگاری با شرایط سخت فرآیندی: مهندسی‌شده جهت تحمل دماهای بسیار بالا (تا ۴۰۰+ درجه سانتی‌گراد)، سرویس‌های برودتی کرایوژنیک (تا ۵۰- درجه)، فشارهای خلاء کامل تا ۴۵۰ بار، و مقاومت کامل در برابر محیط‌های شدیداً خورنده دریایی و ساحلی (C5-M).
• پایش هوشمند و قابلیت اتصال سنسورها: قابلیت تعبیه سنسورهای فشار، دما و سنسورهای نشت در مخازن Plan و بدنه گلند سیل جهت عیب‌یابی زودهنگام و اتصال به سیستم‌های مانیتورینگ آنلاین و DCS پالایشگاهی.

کاربردها

• پمپ‌های انتقال نفت خام، گازوئیل، بنزین و میعانات گازی در پالایشگاه‌ها و پایانه‌های ساحلی متصل به تجهیزات بازوی بارگیری دریایی (Marine Loading Arm)
• پمپ‌های گریز از مرکز سکوهای توزیع سوخت جاده‌ای و ریلی تغذیه‌کننده تجهیزات بازوی بارگیری از پایین (Bottom Loading Arm) و بازوی بارگیری از بالا (Top Loading Arm)
• سیستم‌های پمپاژ خطوط فرآیندی انتقال مواد شیمیایی سمی و حلال‌ها در کنار تجهیزات اتصال قطع خشک (DDC) و سامانه‌های حفاظتی کوپلینگ جداسازی اضطراری (ERC)
• میکسرها، رآکتورها و همزن‌های صنعتی در صنایع پتروشیمی، دارویی و شیمیایی
• کمپرسورها، پمپ‌های تزریق آب با فشار بالا و تجهیزات چرخان در واحدهای فرآیندی بالادستی و پایین‌دستی
• سیستم‌های آب‌بندی اولیه و ثانویه کفشکی (Mechanical Shoe Seal) در مخازن ذخیره سقف شناور نفتی مطابق با استاندارد API 650

چگونه مکانیکال سیل مناسب انتخاب کنیم؟

انتخاب Mechanical Seal نیازمند بررسی دقیق شرایط سرویس و تطابق با استانداردهای مهندسی است:

نوع سیال

بررسی جامع ماهیت سیال شامل خورندگی اسیدی/بازی، اشتعال‌پذیری، سمیت، وجود ذرات ساینده و ویسکوزیته بالا جهت تعیین بهترین متریال سطوح سیل و الاستومرها ضروری است.

• خورنده است؟ (انتخاب استنلس استیل ۳۱۶L، هاستلوی C و سطوح SiC/SiC)
• قابل اشتعال یا سمی است؟ (الزام استفاده از مکانیکال سیل دوبل کارتریجی همراه با Plan 53)
• دارای ذرات جامد و ساینده است؟ (انتخاب سطوح سخت تنگستن کارباید TC/TC یا سیلیکون کارباید)
• ویسکوزیته بالا دارد؟ (طراحی با فنرهای موجی قوی یا سیل‌های متال بیلوز بدون فنر)

فشار

فشار کاری محفظه پمپ، فشار مکش، فشار دیسشارژ و نوسانات احتمالی هیدرولیکی تعیین‌کننده بالانس بودن یا آنبالانس بودن مکانیکال سیل (Balanced / Unbalanced) خواهد بود.

دما

حداقل و حداکثر دمای فرآیندی تأثیر مستقیمی بر انتخاب الاستومرها (از NBR معمولی تا Kalrez فوق‌پیشرفته) و تصمیم‌گیری برای به‌کارگیری متال بیلوز در دماهای فراتر از ۲۰۰ درجه سانتی‌گراد دارد.

سرعت شفت

سرعت دورانی و سرعت خطی شفت (متر بر ثانیه) تولید حرارت و پایداری فیلم هیدرودینامیک را رقم می‌زند؛ برای سرعت‌های بسیار بالا استفاده از سیل‌های ثابت (Stationary Design) توصیه می‌شود.

سایز شفت

ابعاد شفت پمپ، عمق و قطر محفظه آب‌بندی (Seal Chamber / Stuffing Box) و فواصل سوراخ‌های پیچ گلند باید دقیقاً با استانداردهای ASME B73.1 یا ISO 3069 منطبق باشد.

شرایط محیطی

محیط‌های مرطوب دریایی، نمک‌های خورنده ساحلی (رده خورندگی C5-M)، گردوغبار و الزامات ضدانفجار ATEX / IECEx در پایانه‌های نفت و گاز الزامات سخت‌گیرانه‌ای برای بدنه و اتصالات سیل ایجاد می‌کنند.
