سیستم میترینگ | Metering System
METERING SYSTEMS

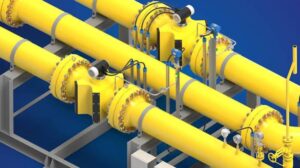

سیستم میترینگ(Metering system) مجموعهای از تجهیزات اندازهگیری، ابزار دقیق، شیرآلات و تجهیزات جانبی است که برای اندازهگیری کمی (دبی) و کیفی (خواص سیال) جریان نفت خام، گاز طبیعی، میعانات گازی و فرآوردههای نفتی بهکار میرود.
اجزای اصلی سیستم میترینگ | Metering System
- بخش اندازهگیری جریان (Flow Measurement)
- بخش ابزار دقیق (Instrumentation)
- بخش محاسباتی (Flow Computer)
- بخش نمونهبرداری (Sampling)
- بخش Proving (تأیید کالیبراسیون)
- شیرآلات و تجهیزات جانبی
اهمیت سیستم میترینگ در صنایع نفت، گاز و پتروشیمی
سیستم میترینگ حجم یا جرم سیالات، نقطه اصلی تضمین دقت فرآیندهای تولید و کنترل هزینههاست.
- تفکیک دقیق جریان ورودی و خروجی
- اطمینان از صحت صورتحسابهای فروش و خرید فاز گازی و مایع
- بهینهسازی مصرف سوخت و کاهش تلفات
- ارتقای ایمنی و پایش لحظهای فرآیند
استانداردهای مرجع سیستم میترینگ
| حوزه | استاندارد | |
| محاسبه دبی ارفیس | ISO 5167 و AGA Report No. 3 | |
| رویههای اندازهگیری نفت | API MPMS (Chapter 1 to 20) | |
| گاز طبیعی | AGA Reports and GPA Standards | |
| توربین، کوریولیس و اولتراسونیک | API MPMS Chapter 5 | API MPMS Chapter 4 and 5 |
| اسکید و لولهکشی | ASME B31.3 / B31.8 | |
| فلنجهای ارفیس | ASME B16.36 |
نقش دبیسنج یا فلومتر در سیستم میترینگ
فلومتر مقدار جریان عبوری را اندازهگیری میکند. این اندازهگیری معمولاً به دو شکل انجام میشود:
- دبی حجمی
- دبی جرمی
انواع فلومتر در سیستمهای میترینگ
01
فلومتر ارفیسی یا اختلاف فشاری
کاربرد
- سیستمهای میترینگ گاز
- بخار
- برخی سیالات مایع
- خطوط فرآیندی و انتقال
02
فلومتر توربینی
کاربرد
- فرآوردههای نفتی
- سوختها
- مایعات تمیز
- سیستمهای بارگیری و تخلیه
03
فلومتر جابجایی مثبت یا PD Meter
کاربرد
- اندازهگیری نفت و فرآوردههای مایع
- میترینگ Custody Transfer
- مایعات با ویسکوزیته متوسط تا بالا
- دبیهای کم تا متوسط
04
فلومتر کوریولیس
کاربرد
- سیستمهای میترینگ مایع با دقت بالا
- مواد شیمیایی
- سوختها
- میعانات
- محصولات گرانقیمت یا حساس
05
فلومتر اولتراسونیک
کاربرد
- میترینگ گاز طبیعی
- خطوط بزرگقطر
- انتقال گاز و مایعات
- سیستمهایی که افت فشار پایین اهمیت دارد
استانداردهای بینالمللی سیستمهای میترینگ
| شرایط کاربرد | فلومترهای مناسب |
|---|---|
| گاز طبیعی در خطوط متوسط و بزرگ | Ultrasonic, Orifice |
| گاز با سیستم اقتصادی و سابقه طولانی | Orifice Meter |
| مایع تمیز و فرآورده نفتی | Turbine, PD, Coriolis |
| مایع با ویسکوزیته بالا | PD, Coriolis |
| دقت جرمی بسیار بالا | Coriolis |
| افت فشار بسیار کم | Ultrasonic |
| دبی کم و اندازهگیری حجمی دقیق | PD |
| سیال دارای ذرات زیاد | طراحی ویژه؛ معمولاً نیازمند فیلتراسیون و بررسی فناوری |
| جریان دوفازی | استفاده از فلومتر استاندارد تکفاز مجاز نیست و به سیستم تخصصی نیاز دارد |
کاربردهای سیستم میترینگ در صنایع مختلف
- نفت و گاز (خوراک پالایشگاه، خطوط فرآورشی)
- پتروشیمی (رزینها، حلالها)
- نیروگاه (مصرف سوخت، سیستمهای بخار)
- آب و فاضلاب (اندازهگیری دقیق و مدیریت شبکه)
- صنایع غذایی و دارویی (دقت بالا برای مایعات حساس)
- خمیر و کاغذ، معدن، هوافضا
انطباق با استانداردهای بینالمللی
شرکت بازوسازان سواحل خلیج فارس کلیه تجهیزات را مطابق استانداردهای زیر طراحی و تحویل میدهد:
- API MPMS 14.3 (اندازهگیری جریان با فلومترهای ارفیسی)
- API 2000 (سیستمهای کنترل فشار مخازن)
- ASME B40.100 (گیجهای فشار)
- ASSE 1020-2020 (دبیسنجهای صنعتی)
سیستم های میترینگ (Metering Systems)
