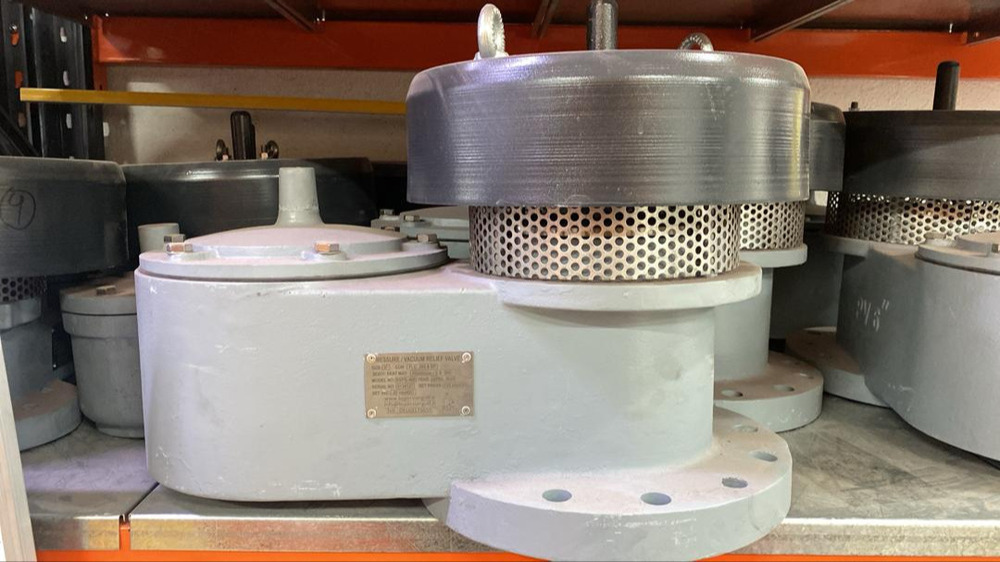

(PVRV) Pressure and vacuum Relief Valve

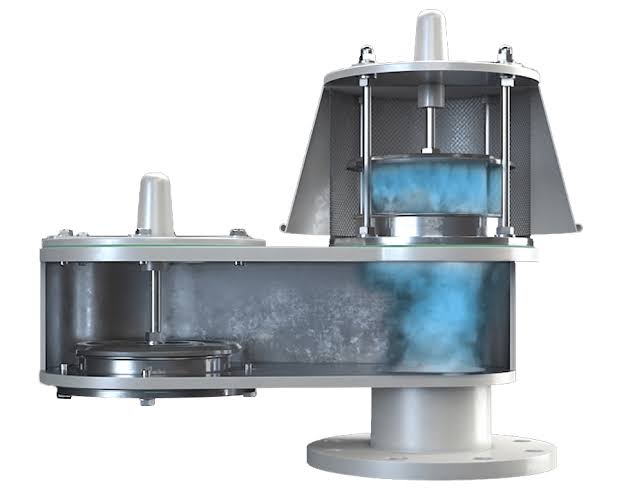

شیر تنفسی (Pressure and Vacuum Relief Valve) در مخازن نفتی: مواد و انتخاب متریال
شیر تنفسی یا شیر تخلیه فشار/خلأ (Pressure and Vacuum Relief Valve) که در صنعت نفت، گاز و پتروشیمی با نام‌های دیگری مثل شیر خلاء شکن (Vacuum breaker)، وکیوم والو و ریم ونت (Rim vent) نیز شناخته می‌شود، در دسته‌بندی تجهیزات ایمنی قرار دارد.
وظایف شیر تنفسی:
* تنظیم فشار: حفظ فشار اتمسفریک داخل مخزن در هنگام تغییرات حجم سیال.
* جلوگیری از انفجار: تخلیه فشار اضافی در صورت افزایش فشار داخل مخزن.
* جلوگیری از مچاله شدن مخزن: ورود هوا به مخزن در صورت ایجاد خلاء.
مواد و انتخاب متریال شیر تنفسی:
انتخاب متریال مناسب برای شیر تنفسی به عوامل مختلفی از جمله نوع سیال، فشار کاری، دمای محیط، و الزامات ایمنی بستگی دارد.
اجزای اصلی شیر تنفسی:
* بدنه:
* چدن: رایج ترین ماده برای بدنه، به دلیل استحکام و مقاومت در برابر خوردگی.
* فولاد: برای کاربردهای با فشار و دمای بالا.
* آلومینیوم: سبک و مقاوم در برابر خوردگی، برای کاربردهای با فشار کم.
* سِت (Seat):
* لاستیک: مقاوم در برابر سایش و سازگار با سیالات مختلف.
* تفلون: برای کاربردهای خاص با نیاز به مقاومت بالا در برابر حرارت و مواد شیمیایی.
* فنرها و پالت وزنی:
* فولاد ضد زنگ: مقاوم در برابر خوردگی و تنش.
انتخاب متریال مناسب:
* نوع سیال: سازگاری ماده شیر با سیال داخل مخزن (نفت، بنزین، و غیره).
* فشار کاری: تحمل فشار سیال توسط شیر.
* دمای محیط: مقاومت شیر در برابر دمای بالا و پایین.
* مقاومت در برابر خوردگی: به خصوص در مناطق با رطوبت بالا یا بخارات خورنده.
* ملاحظات ایمنی: مانند ضد جرقه بودن برای جلوگیری از آتش سوزی
